    Máquina automática de cabezal de inyección a presión de manguera

  • Su clasificación:
    Equipo de embalaje
  • Vistas:
    2170
  • Consulta en línea

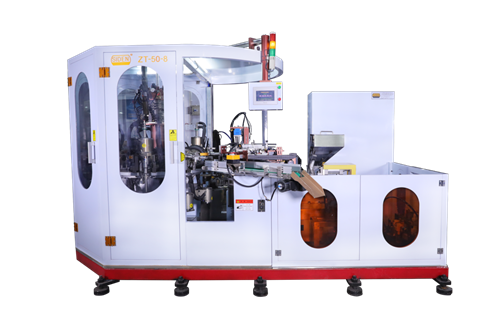

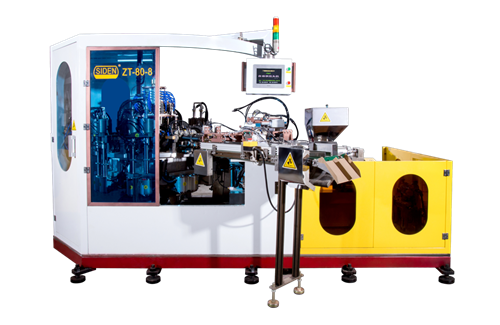

Apariencia exterior de la máquina:


.

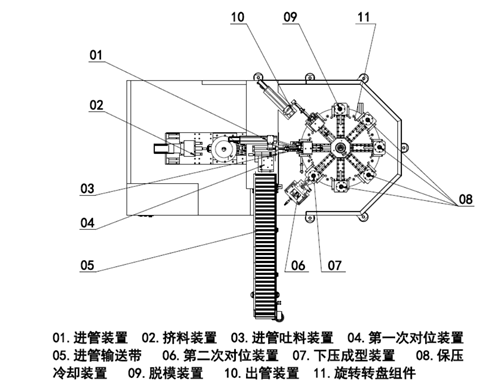

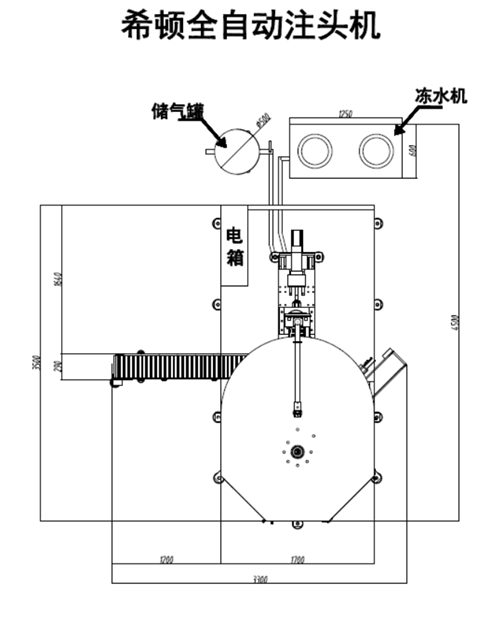

dibujo de diseño de la máquina:

Technical Parameters:

Potencia instalada:

380VAC / 50Hz ZT-50: 13.5KW

Interfaz humano / máquina:

Pantalla táctil de colores

Requisito de aire comprimido:

0.6Mpa ZT-50: 1㎡ / H

Especificaciones del agua de enfriamiento:

Requiere una máquina de agua congelada 5P

Tornillo pequeño se aplica a:

Tubos de 19-40 mm

El tornillo grande se aplica a:

Tubos de 25-60 mm

Longitud del tubo:

50-250 mm

Peso total:

ZT-50: 3T

Tolerancia de rosquilla:

≤5%

Velocidad:

60 PC / min (la velocidad para φ50mm es de 55 PC / min)

Sistema eléctrico:

Control de bus

Medida:

13 CBM  (3300mm*1800mm*2200mm)





proceso de la máquina:

1.Función de carga de videos

2. Función de extrusión de material PE

3.Función de carga de tubos y material donut

4.Primera función de orientación

5. Transportador de carga

6.Segunda función de orientación

7.función de conformación

8. Mantenimiento de presión y función de enfriamiento

9. Función de desmoldeo

10. Función de descarga

11 mesa de torneado

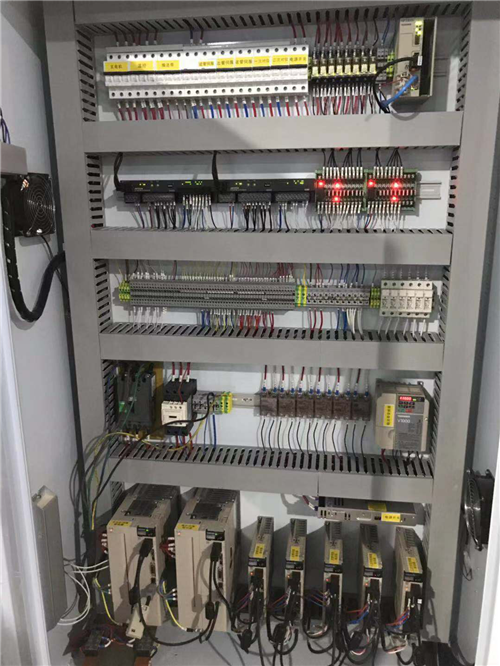

Partes principales eléctricas:


No.:

ARTICULO

MARCA

1

Host cam servo para la mesa giratoria

ESPAÑA

2

Motor principal para servocontrolador

YASKAWA (Japón)

3

Cilindro para mandril

Autoproducido

4

Sistema eléctrico

YASKAWA (Japón)

5

Módulo electrico

YASKAWA (Japón)

6

Pantalla táctil

PORFEC (Alemania)

7

Servocontrolador de 4.4 KW + servomotor

YASKAWA (Japón)

*

Servocontrolador de 400 W + servomotor

YASKAWA (Japón)

8

Inversor host

YASKAWA (Japón)

9

Inversor

YASKAWA (Japón)

10

Sensor de seguridad

LEUZE (Alemania)

11

Sensor de control de material de alimentación

LEUZE (Alemania)

12

Termostato

OMRON (Japón)

13

Relé

IDEC (Japón)

14

Electroválvula host

SMC (Japón)

15

Electroválvula de movimiento

SMC (Japón)

16

Barril de tornillo

HAITIAN (China)

17

Reductor

LIMING (Taiwán)

18

Electroválvula de movimiento

SMC (Japón)

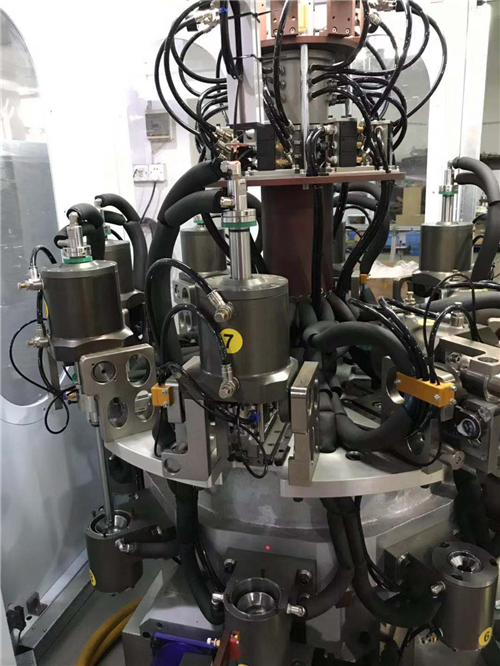

especialidad de la máquina:

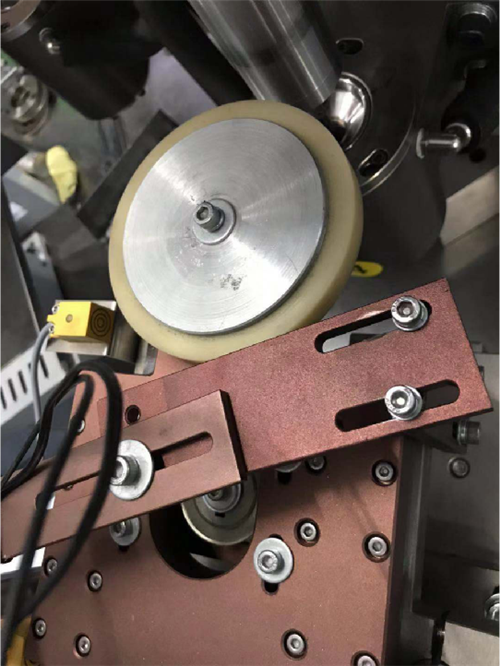

El servomotor controla la rosquilla de material PE, tolerancia dentro del 5%.


Primer sistema de orientación


Segundo sistema de orientación

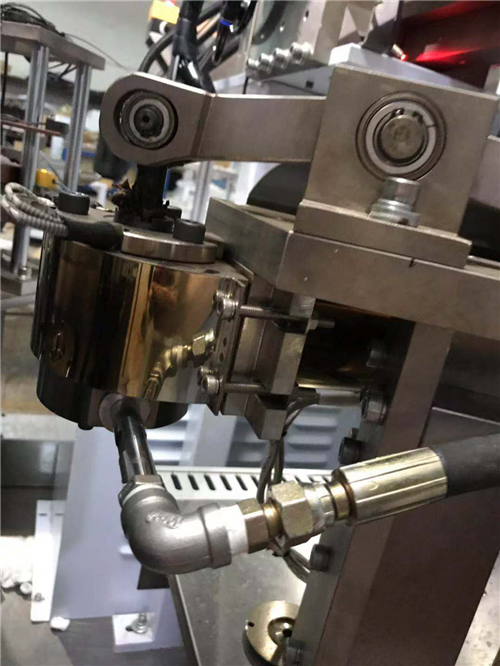

Inspeccionar si el mandril está en posición o no.

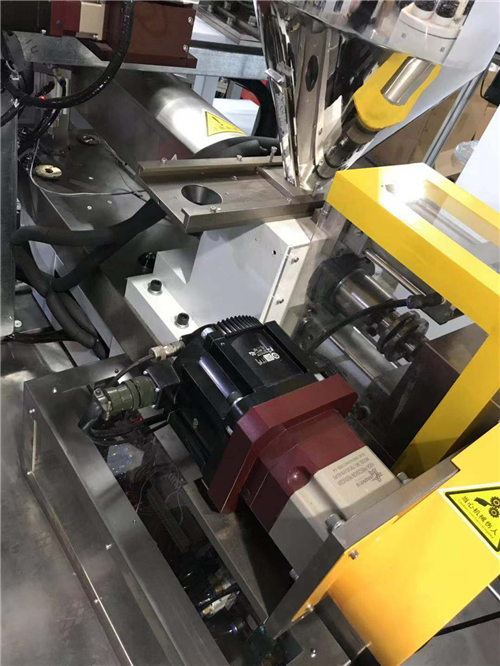

Un servomotor controla un mandril.

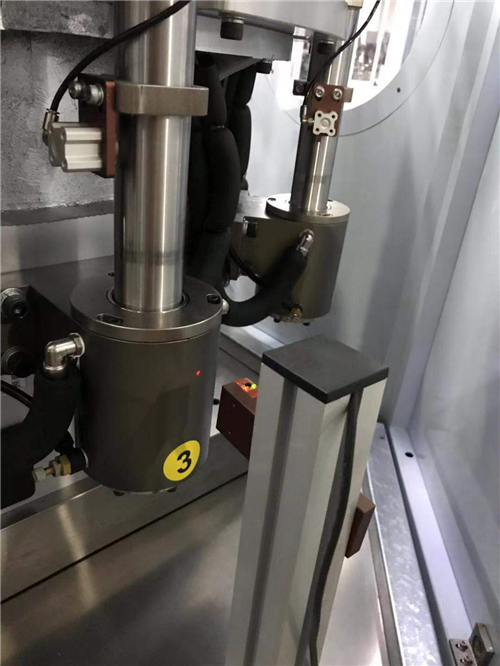

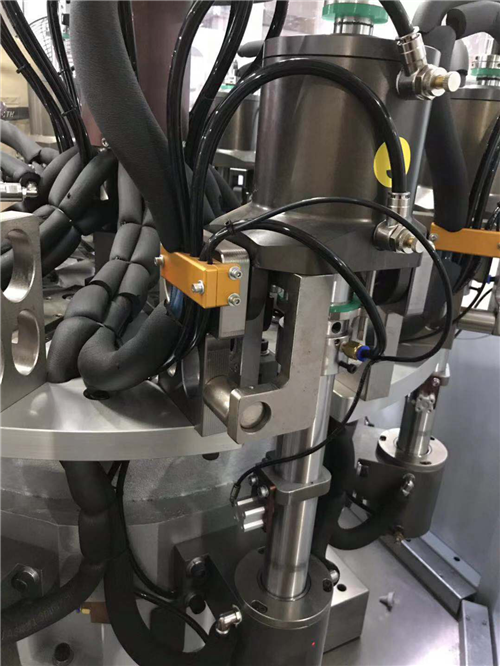

Entre 8 estaciones, cuando una estación está en función de configuración,

la otra estación 7 es en función de presión y enfriamiento, para garantizar

suficiente tiempo de enfriamiento y producto actuación .



Sistema de control BUS.

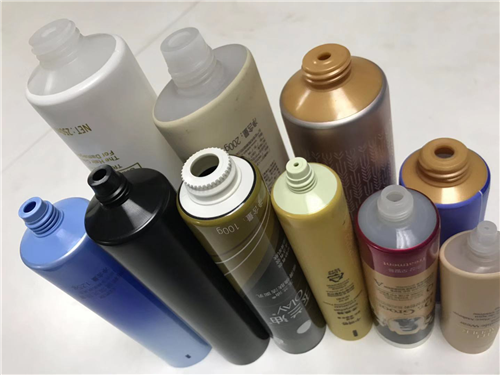

Producto final:
